　　對于對污染了的空氣的漆霧的處理以及氣味的處理是小型噴漆房廢氣處理設備要解決的主要問題。其實小型噴漆房廢氣處理設備工藝流程很簡單，噴漆房廢氣處理采用的流程是：

　　廢氣收集——>干式漆霧過濾器——>活性炭吸附設備——>離心風機——>15米煙囪排放

　　其中干式漆霧廢氣凈化裝置的作用是就是將漆霧顆粒進行阻擋并吸附一部分，然后再經由廢氣凈化裝置的活性炭吸附設備對有機氣體以及氣味進行過濾，然后再通過離心風機將氣體引入15米的煙囪達標排放?；钚蕴嘉皆O(shè)備的優點是吸附效率高、運行成本低、維護方便、能夠同時處理多種混合廢氣。

　　噴漆工藝主要由噴漆、晾干固化工序組成，油漆廢氣主要在噴漆、晾干固化等工序揮發，油漆的上漆率按70%計，噴漆工序揮發的廢氣污染物約占30%，晾干固化工序揮發的廢氣污染物按80%計。單個噴漆房每班油漆使用量按更大用量約140千克/班次計算。修色噴漆房按1:0.5:1.5的油漆使用配比情況，油漆揮發的污染物=46.7千克/班次*30%=14千克/班次；稀釋劑揮發的污染物=70千克/班次*80%=56千克/班次；噴漆時長每班作業時間10小時（實際有效作業時間為6小時），即每小時揮發的污染物為11.66千克/小時；面漆噴漆房按1:0.5:0.6的油漆使用配比情況，油漆揮發的污染物=66.7千克/班次*30%=20千克/班次；稀釋劑揮發的污染物=40千克/班次*80%=32千克/班次；噴漆時長每班作業時間10小時（實際有效作業時間為6小時），即每小時揮發的污染物為8.66千克/小時。再結合凈化設備的更大處理濃度，計算確定系統

　　噴漆廢氣處理方法，噴漆房廢氣治理工藝：

　　噴漆廢氣經風管由離心風機引出后，首先進入填料式廢氣凈化塔進行洗滌，以去除漆霧顆粒。廢氣經過洗滌凈化后，進入活性炭吸附器。吸附器內設置有多層吸附層，廢氣通過吸附層時，其中的苯、甲苯、二甲苯等物質被吸附，從而使廢氣得以凈化，達標排放。

　　填料式噴淋塔工作原理如下：

　　填料式噴淋塔是在噴淋塔中填充不同形式的填料，將噴出的水轉變?yōu)楦街谔盍仙系乃?，從而增強氣與水的接觸面。

　　在噴淋塔中，漆霧從塔下部進入，經過填料表面與水膜充分接觸。塔內設置一排或數排噴嘴，水霧在重力作用下向下運動，與漆霧氣流方向相反，漆霧氣流經水霧凈化后向上排出，在氣體排出之前設脫水層將氣流中的水滴捕集下來，防止帶出。

　　漆霧經水霧捕集后進入循環水箱，經過沉淀及隔渣處理后循環使用。由于廢氣在洗滌過程中會有部分物質溶解于水中，使得循環水在長期運行后達到飽和狀態。此時應排掉部分循環水，并向水池中補充部分新鮮水，以使循環水保持一定的吸收能力。更換后的廢水可由專門回收機構回收，真正實現零排放，不會對水體產生二次污染。

　　噴漆廢氣處理工藝流程

　　該處理工藝系統組合十分緊湊，集吸附-脫附于一體。在生產過程中所產生的廢氣主要為苯、甲苯、二甲苯等，根據苯類性質，本方案采用活性炭作為吸附劑對廢氣進行吸收處理，吸附床一般配置2臺以上，輪換使用，當1臺吸附床吸附的有機物達到規定的吸附量時，換到另1臺吸附床進行吸附凈化操作，同時對前面1臺吸附床進行脫附再生。脫附是在外加蒸汽的作用下通過加溫進行的，由尾氣放出的熱氣流大部分用于吸附床吸附劑的脫附再生，達到余熱的利用。生產中揮發出來的廢氣，通過離心風機將其送至吸附塔以活性炭作為吸附劑，在塔內的氣體從右到左，從下到上通過活性炭過濾層對氣體進行處理，凈化后的氣體通過排氣管排入大氣。

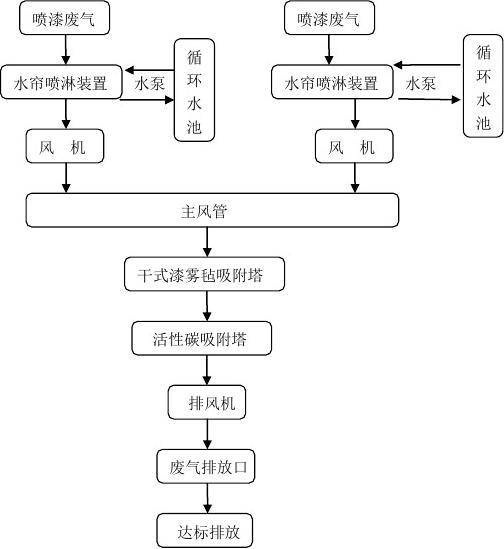

　　噴漆廢氣處理工藝流程圖

　　水簾噴漆室為濕法處理設備，設備前面為水幕板，水幕板上面為溢流槽，水幕板后面為多級水簾過濾器。噴漆時，進入噴漆室的漆霧首先與水幕相遇，被沖刷到水箱內。其余漆霧在通過多級水簾過濾器時完全被攔截在水中。水箱內的水由潛水泵提升到水幕及多級水簾過濾器頂?shù)囊缢?，溢流到水幕板上形成水幕?/span>

　　水簾噴漆室室內為鍍鋅板水簾板，水簾板結構設計先進合理，保證室內氣流速度、提高涂裝上漆率和殘漆捕捉率。并使水簾層均勻，連續、可靠、無中斷帶無水花飛濺。渦卷裝置，氣水分離擋板的可組拼，拆卸設置 方式能充分洗滌分離殘漆和汽水，可以達到凈化環境和方便有效解決板上漆渣清理保全問題，特別方便維護保養。

　　水簾噴漆室：由室體、水槽、鍍鋅板水簾板、水循環系統、抽風過濾系統等組成，正常完成工件噴涂的同時能有效防止廢漆排放而污染環境。水簾噴漆室工作原理：

　　工件通過懸掛線送入噴漆室，或用工作臺放置工件。操作者用手持式噴漆槍對工件進行噴涂作業。飛散的過噴漆霧隨氣流吸引至水幕凈化，再經噴淋凈化后，經氣水分離裝置，將凈化后的氣體排出室外。由水幕捕捉到的漆霧隨水流瀉入盛水池，經水泵抽吸過濾，油漆殘渣浮于水面。然后將油漆凝聚劑加入水池內，油漆殘渣即行凝聚成疏松團塊，然后用盛器舀出集中處理，保持水質清潔，從而完成漆霧凈化目的。

　　吸附法：

　　吸附法主要應用于油漆、塑料、涂料、橡膠等化工生產排放的有機廢氣或者有機溶劑的凈化處理，通常我們使用活性炭做吸附劑。活性炭吸附設備常用于凈化含四氧化碳和氯乙烯等廢氣，主要適用于噴漆、印刷、油漆生產和涂料生產等行業。但是，活性炭的原料成本較高，再生技術并不完善，在某些行業中解吸回收的產品質量較差，銷路不廣泛。因此活性炭吸附法只是用于某些高濃度的有機廢氣處理，經活性炭吸附回收的有機物或溶劑可回用于生產，節約原材料。

　　吸收法：

　　化工生產中常用的吸收法主要是化學吸收法，采用適當?shù)奈談┖突U氣充分接觸，吸收劑將廢氣的有害物質吸收，從而將廢氣凈化。例如用水吸收合成樹脂廠的含甲醛尾氣；用堿液循環法吸收磺化法苯酚生產中的含酚廢氣，酸化吸收液回收苯酚；用水和堿溶液吸收氯醇法環氧丙烷生產中的次氯酸化塔尾氣，并回收丙烷。
